导语

做便携式电池仪器、工业过程控制时，多路可编程电压输出是刚需。如果每路独立配 DAC、基准、控制线，不仅 PCB 面积、BOM 成本暴涨，多通道输出一致性、同步性也难以保障。芯佰微 CBM53D24 单芯片集成 4 路 12 位缓冲 DAC，共享基准、单组 3 线 SPI 控制，解决多通道模拟设计难题。

一、多路 DAC 设计，普遍撞上这三大麻烦

做多通道模拟板开发时，多路独立 DAC 方案会带来 3 个无法回避的工程痛点：

• PCB 占位、BOM 成本翻倍

每增加一路模拟输出，就要额外搭配 1 颗 DAC、基准源、配套去耦电容，物料数量、电路板面积同步上涨。

• 布线复杂度飙升，串扰风险加剧

各路 DAC 需要独立时钟、数据、基准走线，数字噪声极易串扰模拟输出，PCB 分层设计难度大幅提升。

• 多通道一致性无法保证

分立式 DAC 搭配独立基准，每一路温漂、初始精度存在固有偏差，多路电压同步调节时误差难以统一。

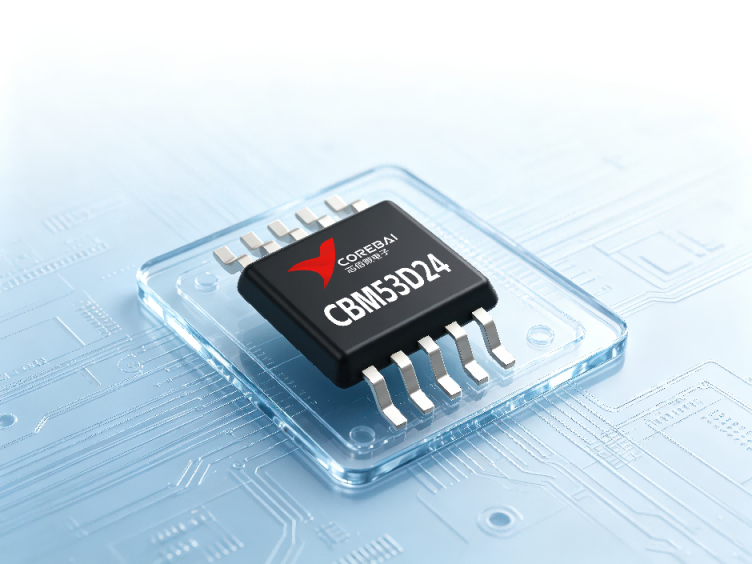

有没有可能把"多路 + 缓冲 + 串行控制"压进一颗料，让四路模拟输出共享同一份参考、用同一根接口去设定？芯佰微 CBM53D24 就是针对性方案：单芯片集成 4 路 12 位、缓冲电压输出型 DAC，3 线串口控制，轨至轨输出，单电源 2.5V~5.5V，工业温区 −40℃~+105℃。完美适配便携电池仪器、工业多通道程控电压、可编程增益 / 衰减器等“多路输出、低功耗、同步切换”场景。

二、定位：CBM53D24通用缓冲型 quad DAC

先给定位：CMOS 工艺、4 通道、12 位分辨率、电阻串架构 + 缓冲电压输出型 DAC；每通道内置输出缓冲放大器，轨至轨输出；供电 2.5V~5.5V，工业温度范围 −40℃~+105℃；3 线串行接口兼容 SPI / QSPI / MICROWIRE / DSP，最高时钟 30MHz。

三、三大核心差异化优势，解决多路设计痛点

3.1 双缓冲寄存器，四路输出零时序差同步刷新

多通道系统最大痛点，是各路输出"不是同一时刻换状态"。CBM53D24 在设计上采用四路 DAC 共用一个 REFIN 参考引脚，且所有 DAC 输出可经同一 LDAC 控制位同时刷新。

• 双缓冲寄存器：每路 DAC 内置两级寄存器，输入寄存器（临时缓存）+DAC 寄存器（直接控制输出）；

• LDAC 同步位：16 位控制字中的同步控制位，是多路同步的核心开关。

3.2 SYNC 帧同步，单组串口扩展多片 DAC

SYNC 为低有效帧同步引脚，多颗 CBM53D24 可共用同一组 SCLK、DIN 信号线，仅通过 SYNC 分时选通单颗芯片（典型扩展是配一颗 74HC139 做 2-4 译码）。一颗 MCU 就能挂多片 quad DAC，通道数往上扩。

3.3 写完自动休眠接口，持续压低整机静态功耗

每完成一次 16 位完整 SPI 写入，SCLK、DIN 数字输入缓冲会自动进入休眠省电状态，仅当 SYNC 下降沿触发传输时重新唤醒，持续降低数字接口侧静态电流，适配电池供电低功耗设备。

四、选型必看：性能边界与设计

1、线性精度区分 A/B 版本

12bit 仅代表调节阶梯，不代表高精度；典型 INL±2LSB（25℃），全温极限：A 版 ±16LSB、B 版 ±10LSB；DNL 最大 ±1LSB，输出单调无失码；偏移、增益误差存在固定范围，精密比例电路需预留误差余量。

2、基准无内置缓冲

REFIN 输入阻抗 45kΩ，无内部缓冲放大器；高精度应用必须外接运放缓冲基准，降低负载噪声。

3、仅适配静态电压调节

压摆率 0.7V/µs，建立时间 9μs，带宽 200kHz，不适合高频波形发生场景。

4、输出存在 20mV 低电平死区

仅负偏移误差下显现，0V 附近小信号输出电路需预留误差余量。

5、优秀的通道与电源抑制能力

PSRR=-60dB，电源波动影响小；通道直流串扰极低，多路同步输出干扰微弱。

6、输出驱动参数

输出阻抗 0.5Ω，5V 短路电流 25mA，可稳定驱动 2kΩ 并联 500pF 容性负载。

五、低功耗设计，电池设备待机功耗降至百 nA 级

很多工程师只盯分辨率，却忽略了功耗控制对电池类产品的重要性。

• 正常工作电流：5V 供电时典型 600µA（最大值 900µA），3V 供电时典型 500µA（最大值 700µA）。

• 休眠模式：把 PD 控制位置 0，四路 DAC 全部关闭，输出放大器断开，VOUT 变为高阻三态；寄存器内部数据保留不丢失。休眠电流：3V 供电 80nA、5V 供电 200nA，最大不超过 1µA；设备长时间待机几乎无电量损耗，是便携仪器核心省电手段。

• 唤醒速度：从休眠退出到输出电压建立，典型 5µs @5V / 2.5µs @3V，从接口第 16 个时钟下降沿算起。唤醒延迟在多数慢速设定场景里可以忽略。

六、封装 & 型号快速选型指南

CBM53D24 提供两种 10 脚封装，均为卷带包装（Tape and Reel）：

温度范围均为工业级 −40℃~+105℃。

七、典型落地应用场景

1、便携式电池检测仪器

依靠 nA 级休眠功耗降低整机待机损耗，四路 DAC 用于传感器增益、零点偏移电压校准；

2、光通信光模块

四路激光器偏置电压同步调节，低通道串扰保证多路光路输出一致性；

3、工业 PLC、自动化过程控制

宽温特性适配车间高低温环境，多路同步程控电压源、可编程衰减器；
