一、产品综述

在工业控制、仪器仪表、数据采集等领域，大量系统仍基于传统 MCU、DSP 或专用处理器平台构建。这类平台往往在计算与控制层面成熟稳定，但原生 USB 能力不足，或完全缺失。若为增加 USB 接口而整体更换主控，不仅带来高昂的硬件重构成本，也引入软件迁移风险。

芯佰微的CBM9001A 面向传统嵌入式平台提供“USB 能力扩展”的工程化路径。器件为嵌入式 USB 主/从控制器，它通过标准 8 位微处理器总线接口，为原有平台“外挂”USB 功能，使系统在保持原有架构不变的前提下，获得 USB 主机或 USB 从设备能力。该器件符合 USB1.1 规范，支持全速 12 Mbps 与低速 1.5 Mbps 传输，覆盖工业和嵌入式系统中大量对速率要求不高、但对稳定性与兼容性要求极高的应用场景。

二、核心特性与落地价值

CBM9001A 在软件控制下可配置为 USB 主机或 USB 从设备模式，同一硬件平台即可通过软件切换系统角色。在主机模式下，芯片能够直接管理 USB 总线并连接各类外设，如 U 盘、读卡器、扫描仪或传感器；在从设备模式下，系统本身可以被配置为 USB 外设，如数据采集设备、存储设备或音频设备。这种主从双模式设计，使产品在系列化开发中无需为不同应用准备不同硬件版本，仅通过软件配置即可覆盖多种系统形态，显著降低平台复用和产品派生的成本。

芯片内部集成 USB 串行接口引擎和 USB 收发器，自动完成 SOF 生成、CRC5/CRC16 校验以及全速/低速设备识别。外部系统不再需要额外配置 PHY 或协议处理器，主控只需通过寄存器和内部 RAM 读写数据，即可完成 USB 事务控制。通过这种高度集成的结构，USB 协议处理从系统层下沉到芯片内部，减少了硬件设计复杂度，也降低了软件调试中对时序和协议细节的依赖，使系统开发周期更加可控。

CBM9001A 通过 8 位双向并行数据接口与外部处理器连接，配合片选、读写控制及地址线 A0，可支持编程 I/O 或存储器映射方式访问，接口时序兼容 Intel 和 Motorola 总线风格。对于大量仍采用并行总线结构的传统 MCU、DSP 平台，该接口形式无需额外胶合逻辑即可直接对接，使原有硬件架构可以在最小改动的前提下增加 USB 功能，避免因接口不匹配而带来的系统级重构。

芯片内部集成 256 字节 SRAM，用于寄存器和 USB 数据缓冲区管理，在主模式和从模式下分别为寄存器和数据缓冲分配不同空间，并支持乒乓缓冲和自动地址递增机制。在连续数据传输过程中，主控只需一次设置起始地址，后续数据可连续写入或读取，减少总线访问次数。这种缓冲与地址管理方式，使在全速或低速 USB 传输场景下，系统能够以更少的控制开销完成数据交互，提高整体运行效率。

在从设备模式下，CBM9001A 提供 DMA 接口，可在外部处理器与内部 RAM 之间进行块数据传输。对于扫描仪、数据采集等需要持续数据流的应用，DMA 机制显著降低 CPU 参与度，使主控可以将更多资源用于控制逻辑和算法处理，而不是频繁处理中断和数据搬运，从系统层面提升运行稳定性。

在电气特性方面，CBM9001A 工作在 3.3 V 电源下，I/O 具备 5 V 容限，采用 0.35 μm CMOS 工艺并提供 48 引脚 TQFP 封装。这种电源与接口特性兼顾新旧系统的兼容需求，既适合现代 3.3 V 平台，也能直接接入大量仍使用 5 V 逻辑的传统系统，为工程项目在选型时提供更大的适配空间。

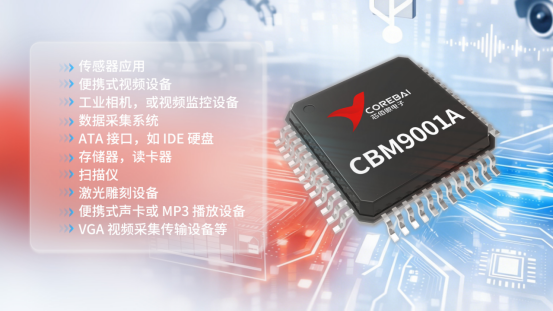

三、典型应用场景

1. 传感器与数据采集系统

在环境监测、工业传感器、测试设备中，数据量通常不大，但对稳定性和可靠性要求高。CBM9001A 的全速/低速 USB 能力，足以满足数据上传、参数配置、固件升级等需求，同时保持系统架构简洁。

2. 工业相机与视频采集设备

在低速或控制类视频采集应用中，可通过 USB 接口完成配置、控制与状态监测。CBM9001A 通过并行接口与图像处理或控制 MCU 连接，使原有系统无需更换主控即可增加 USB 通讯能力。

3. 扫描仪与工业外设

扫描仪、激光雕刻设备等外设，数据速率要求适中，但对连续性和可靠性要求高。CBM9001A 的 DMA 机制与内部缓冲设计，有利于实现稳定的数据流传输。

4. 便携式音频与仪器设备

在便携式声卡、MP3 播放设备或仪器仪表中，USB 常用于数据下载、配置和升级。CBM9001A 以较低系统复杂度实现 USB 接口能力，适合成本敏感且生命周期较长的产品。
