一、行业技术综述与痛点解析

激光测距（Laser Rangefinding）作为工业自动化、精密建筑测量及无人机避障的核心传感技术，其性能边界由模拟信号链的底层质量决定。在基于脉冲飞行时间（ToF）或相位差检测的逻辑中，系统面临着三大严峻挑战：一是如何在高本底噪声中完整捕获纳秒级（ns）的微弱脉冲回波；二是如何在毫微秒量级实现精准的阈值判决以降低系统误差；三是如何在剧烈的驱动电流波动下维持基准轨的纯净度。

芯佰微（Corebai）立足于深耕多年的高性能模拟集成电路，提供覆盖模拟前端、电源管理、电压检测及接口通信的器件组合方案，包括运算放大器、比较器、线性稳压器、RS-232 接口芯片以及 USB 微控制器，形成完整、可量产的应用级解决方案。

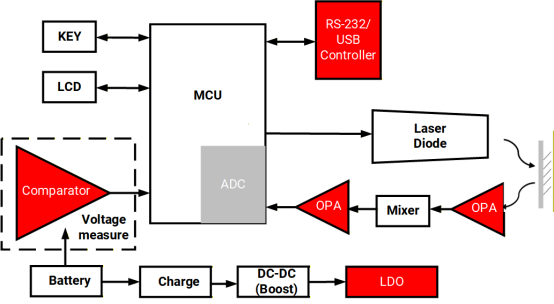

二、系统架构与器件分工

在该结构中，芯佰微器件的功能分配如下：

回波信号放大采用 CBM8051、CBMV358、CBMV722 运算放大器；

电池阈值检测采用 CBM2903 比较器；

稳压模块采用 CBM1117 线性稳压器；

外部串口通信采用 CBM3232；

系统主控及 USB 接口采用 CBM9002。

1、回波信号模拟前端设计

(1) 前级高速放大：CBM8051

光电接收器输出的回波信号通常幅度极小、边沿陡峭，需要高速、低噪声的放大器进行前级处理。

CBM8051 支持 2.5V～5.5V 单电源供电，采用轨到轨输出结构，小信号带宽典型可达 150MHz～250MHz，输入偏置电流典型为 1pA，每通道静态电流约 2.8mA。

在系统中，CBM8051 用作接收端前级放大器，对光电接收器输出的微弱信号进行高速放大，同时保持较低失真和较高带宽，为后续混频、滤波和采样提供高质量模拟信号基础。

(2) 中后级放大与滤波：CBMV358 与 CBMV722

回波信号经解调或混频后，仍需进行幅度调整、滤波整形并驱动 ADC。

CBMV358 增益带宽约 1.1MHz，静态电流约 60～80µA，具备轨到轨输入输出、毫伏级输入失调电压和皮安级输入偏置电流，适合用于低功耗滤波和缓冲级。

CBMV722 增益带宽为 10MHz，压摆率约 7V/µs，同样支持轨到轨输入输出，在速度与功耗之间取得平衡。

在系统中，这两类运算放大器主要承担 Mixer 后信号的二次放大、有源滤波和 ADC 输入缓冲功能，保证信号幅度、频带和稳定性满足模数转换精度要求。

2、电池电压检测：CBM2903 比较器

激光测距仪多为电池供电，必须对电池状态进行实时监测。

CBM2903 为双通道比较器，供电范围覆盖 2V～30V，输入失调电压典型值 ±1mV，每通道静态电流为微安级，输出为开漏结构，响应时间约 1.3µs。

在系统中，CBM2903 接入电池分压网络，将实际电池电压与设定参考阈值比较，并将结果输出给 MCU，用于实现低电量报警、充满判断以及系统掉电保护逻辑。其宽电压范围和低功耗特性，适合便携式、长续航的测距设备。

3、电源稳压设计：CBM1117

系统供电结构为“电池 → 充电管理 → DC-DC 升压 → LDO 稳压”。其中 LDO 采用 CBM1117。

CBM1117 最大输入电压 15V，支持 1.5V、1.8V、2.5V、3.3V、5V 等固定输出或可调输出，最大输出电流 0.8A，典型压降约 1.39V，负载调整率典型 0.2%～0.4%，并具备过流与过热保护功能。

在激光测距仪中，CBM1117 用于给 MCU、运放、ADC 等敏感模块提供低噪声、稳定电源，降低 DC-DC 升压纹波对模拟前端和测量精度的影响，是系统稳定性的关键环节。

4、串口通信接口：CBM3232

在工业或调试应用中，测距仪常通过 RS-232 与上位机或控制系统通信。

CBM3232 兼容 EIA/TIA-232 标准，工作电压 3.3V 或 5V，最高通信速率 120kbps，内部集成电荷泵，无需外部负电源，同时具备增强型 ESD 防护能力。

在系统中，CBM3232 完成 MCU TTL 电平与 RS-232 标准电平之间的转换，用于参数设置、数据导出和现场维护，满足工业环境对可靠通信接口的要求。

5、主控与 USB 接口：CBM9002

系统主控采用 CBM9002 USB 微控制器。该器件基于增强型 8051 内核，支持 12MHz、24MHz、48MHz 工作频率，片上集成 16KB SRAM，工作电压 3.3V，5V 容限输入，内置 USB2.0 收发器，支持全速和高速模式，并提供 UART、I2C 及多路 GPIO 接口。

在激光测距仪中，CBM9002 集成 USB 接口，使测距设备可直接与 PC 连接，用于数据传输、系统升级和调试。

该方案在性能、功耗和系统完整性之间取得平衡，为激光测距设备在工程测量、工业检测及便携式应用领域提供成熟、可量产、可国产替代的整体解决方案。

技术声明： 本文所述所有产品参数均以芯佰微电子（CoreBai）发布的最新版本规格书为准。
