【新品】CBM16AD125Q-16位,125 MSPS,1.8 V,双通道模数转换器(ADC)
  • 发布时间:2023-10-16 02:10:13
  • 浏览次数 3092
CBM16AD125是双通道、16位、125MSPS模数转换器(ADC),支持需要高性能、低成本、小尺寸的多功能通信应用。这款双通道的ADC内核采用多级差分流水线架构,每个ADC均集成高带宽的差分采样保持电路,支持用户可选的各种输入范围。芯片内部集成了基准电压源,便于简化外部设计。占空比稳定器可用来补偿ADC时钟占空比的变化,使转换器保持出色的性能。ADC输出数据可以直接送至两个外部16位输出端口,支持1.8VCMOS和LVDS两种模式。灵活的掉电选项可明显降低功耗。三线式SPI兼容型串行接口可配置产品的各种功能。CBM16AD125采用64引脚QFN封装,额定温度为−40°C至+85°C工业温度范围。



新品介绍


关键词:16位,双通道,1.8V,高速ADC,低功耗

CBM16AD125是双通道、16位、125MSPS模数转换器(ADC),支持需要高性能、低成本、小尺寸的多功能通信应用。这款双通道的ADC内核采用多级差分流水线架构,每个ADC均集成高带宽的差分采样保持电路,支持用户可选的各种输入范围。芯片内部集成了基准电压源,便于简化外部设计。占空比稳定器可用来补偿ADC时钟占空比的变化,使转换器保持出色的性能。ADC输出数据可以直接送至两个外部16位输出端口,支持1.8VCMOS和LVDS两种模式。灵活的掉电选项可明显降低功耗。三线式SPI兼容型串行接口可配置产品的各种功能。CBM16AD125采用64引脚QFN封装,额定温度为−40°C至+85°C工业温度范围。

功能框图

CBM16AD125功能框图如下:

图 1. 功能框图

典型特征

  • 低功耗:800mW@125MSPS
  • 电源供电:1.8V
  • 输出电平:1.8V CMOS或LVDS
  • 信噪比(SNR)=78dBFS (Fin=70MHz/Fs=125MSPS)
  • 无杂散动态范围(SFDR)=88dBc (fIN=70MHz/fS=125MSPS)
  • 中频采样率达到300MHz
  • 内置1至8整数输入时钟分频器
  • 小信号输入噪声:−153dBm/Hz ( 200Ω输入阻抗/fIN=70MHz/fS=125MSPS)
  • 可编程内部基准电压源
  • 差分模拟输入范围最大可达2Vp-p
  • 差分模拟输入带宽:650MHz
  • 内置时钟占空比稳定器
  • 95dB通道隔离/串扰
  • 串行端口(SPI)控制
  • 用户可配置的内置测试(BIST)功能
  • 节能的掉电模式
  • QFN-64封装

产品应用

  • 雷达系统

  • 分集无线电系统

  • 多模式数字接收机 (3G)

  • GSM/EDGE/W-CDMA/LTE/CDMA2000 WiMAX/TD-SCDMA

  • I/O 解调系统

  • 智能天线系统

  • 通用软件无线电

  • 宽带数据应用

  • 超声设备

核心特点

  1. 片内扰动选项可改善模拟输入信号的无杂散动态范围(SFDR)。
  2. 差分输入在最高300MHz的输入频率下仍有很好的信噪比(SNR)。
  3. 采用1.8V单电源供电,数字输出驱动器则采用独立电源供电,支持1.8V CMOS或LVDS输出。
  4. 标准串行接口(SPI)可配置产品的各种功能,例如:多种数据编码形式(偏移二进制、二进制补码或格雷码)、时钟DCS使能、节电模式、测试模式以及多种基准电压。
  5. 与AD9258/AD9268引脚兼容,16位产品可轻松转换至14位产品。

典型电气特性图

CBM16AD125主要参数特性图如下:

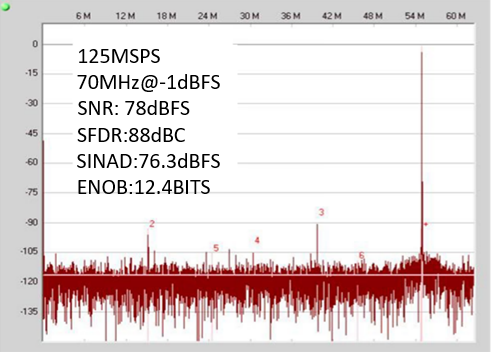

图 2. 单音 FFT(@fIN = 70MHz)


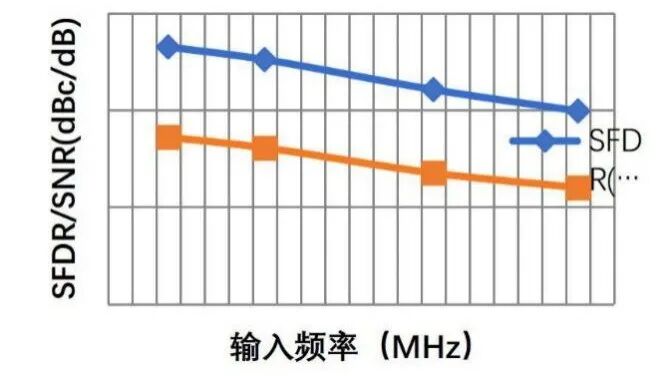

      图 3. SNR/SFDR和输入频率的关系(fIN=70MHz,Dither Off)

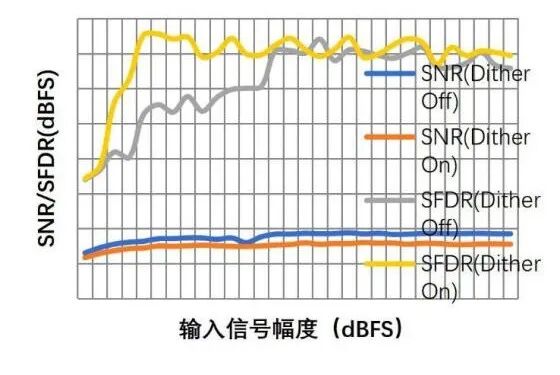

图 4. SFDR、SNR 与输入幅度的关系(@fIN=30.1MHz)
