开篇：当“大电流驱动”遇上“低功耗小体积”

硬件工程师在给通用运放选型时，常常卡在一个两难里：

· 要驱动LCD面板、耳机、或者容性负载，普通运放几十mA的输出电流根本不够看，往往得在后面再挂一级缓冲；

· 加了缓冲级，BOM变长、板面积变大、静态功耗也跟着上去了；

· 同时你又希望它是单电源、低功耗、轨到轨，好直接和MCU、CMOS DAC或ASIC对接。

这几条需求，通常很难落进同一颗料里。

芯佰微（Corebai）推出 CBM8532 双通道运算放大器，可 Pin to Pin 替代进口 AD8532，解决上述选型矛盾：在8脚封装之内，把±250mA输出电流、750µA低功耗、轨到轨输入/输出，以及一个3MHz带宽攒到了一起——而且还是双通道。

意味着什么？

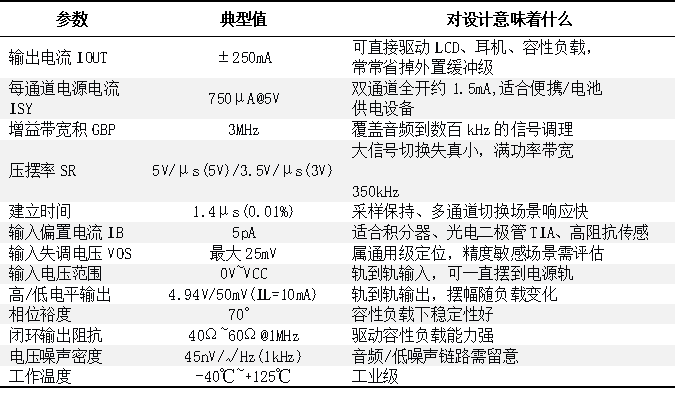

1、±250mA输出电流——最直接的卖点

多数通用运放的输出电流在几十mA量级，碰到LCD面板、耳机、或大容性负载就只能“叫外援”。CBM8532的±250mA驱动能力，让它常常可以独自扛下缓冲级的工作，直接驱动阻性或容性负载，省一级电路、省一点板面积、也省一点功耗预算。

2、750µA功耗——大电流不等于高功耗

高驱动往往被默认“很费电”，CBM8532不是。每通道电源电流典型仅750µA（5V时），双通道同时工作也就约1.5mA。这意味着它既能大电流输出，又能在电池供电或低功耗系统里待得住。

3、3MHz GBP+5V/µs SR——够快，且够干净

3MHz增益带宽积覆盖了从音频（20Hz~20kHz）到数百kHz的通用信号调理需求；5V/µs的压摆率意味着大信号跳变时不容易被“压扁”、失真小，满功率带宽350kHz、0.01%建立时间1.4µs，对多通道切换和采样保持类应用比较友好。

4、5pA输入偏置电流——给高阻抗链路留了后路

典型5pA的极低输入偏置电流（最大50pA，全温最大60pA），配合1pA典型输入失调电流，使CBM8532适合积分器、光电二极管跨阻放大、以及其它要求低输入偏置电流的应用——这类场景里，偏置电流一旦偏大，前端微弱电流就会被“吃掉”一截。

5、轨到轨+无反相+单位增益稳定——和单电源系统好相处

输入可到0~V_CC，输出轨到轨（高电平4.94V、低电平50mV，I_L=10mA），因此能在单电源系统里和CMOS DAC、ASIC等宽摆幅器件直接对接；无反相特性避免了输入端过载时的输出翻转，单位增益稳定则放宽了闭环配置下的稳定性顾虑。

6、选型与交付

提供SOP-8、MSOP-8、TSSOP-8主流封装，覆盖工业级（-40°C~+125°C）温度范围，满足严苛环境应用需求，助力快速导入各类系统设计。

典型应用方案

1.大功率基准电压扩流缓冲电路

作为高精度基准电压源的缓冲级，提供低阻抗、最大 100mA 扩流输出，等效输出阻抗＜0.01 Ω；负载电流 100mA 阶跃变化时，瞬态波动峰值仅 20mV，10 μs 内快速稳定，适用于精密测量仪器、工控板卡基准信号扩流输出。

2.单电源立体声耳机/音频驱动

5V单电源双通道立体声方案，直接驱动32Ω~600Ω常规耳机；输出串联16Ω限流保护电阻，4Vp-p输出幅度下THD+N＜0.3%，无需额外后级缓冲芯片，简化播放器、便携显示器、电视音频BOM。

3.高阻抗传感器信号调理长线传输

依托5pA超低输入偏置电流，适配光电二极管、压电等高阻抗传感器做跨阻放大；±250mA强输出驱动长线电缆，减少长线传输信号衰减与外部噪声干扰，提升工业传感系统长期可靠性
