核心亮点抢先看

· Pin-to-pin兼容AD9779BSVZ：软硬件高度适配，无需改板改驱动，替代迁移成本低

· 1GSPS16位双通道：通信级动态性能，80MHz中频下单载波WCDMA ACLR典型值80dBc

· 高集成单芯片方案：内置插值/调制/PLL/辅助DAC，精简射频发射前端架构

· 工业级低功耗设计：满速率1W典型功耗，-40℃~85℃宽温稳定工作

一、初步筛选：这款DAC匹配我的项目需求吗？

Q1：芯佰微CBM97D79TQ的核心基础规格是什么？

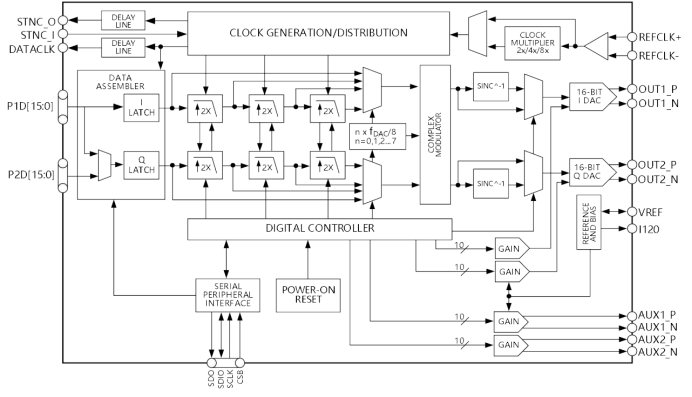

A：这是一款双通道16位电流舵型高速数模转换器，最高支持1GSPS转换速率，采用差分电流输出架构。芯片内置2×/4×/8×插值滤波器、实/复数数字调制器、低噪声PLL时钟倍频器、4路10位辅助DAC以及多芯片同步接口，采用1.8V/3.3V双电源供电，封装为100引脚增强散热型TQFP（16mm×16mm）。

选型提示：该芯片定位为通信中频发射专用DAC，集成度较高。若项目仅需基础数模转换功能，会存在功能冗余；若需求为单通道、低于500MSPS速率，可选择成本更优的通用型DAC方案。

Q2：哪些应用场景优先考虑这款芯片？

A：核心适配场景包括：

· 无线通信基础设施：W-CDMA、LTE、小基站等设备的发射中频链路

· 数字高/低中频合成系统、软件无线电发射端

· 宽带点对点通信、LMDS/MMDS等微波传输设备

· 多通道发射分集系统

适配提示：芯片针对直接变频传输架构优化，适合带数字上变频需求的射频发射方案，不适合低速高精度直流输出、低速工业控制类场景。

Q3：不同工作模式下的功耗水平如何？

A：典型功耗与采样率、工作模式强相关，常温下典型值如下：

· 1GSPS采样率：总功耗典型1.0W

· 500MSPS采样率：总功耗典型600mW

· 1×模式、100MSPS采样率：总功耗≤300mW

· 2×模式、320MSPS采样率（PLL关闭）：总功耗≤650mW

设计提示：TQFP100封装自带散热焊盘，常规通风工业环境下无需额外加装散热片；密闭机箱、高温极限工况建议按1.2倍额定功耗做散热裕量设计。

二、方案适配：硬件与软件兼容性说明

Q4：硬件上是否支持pin-to-pin直接替换AD9779ABSVZRL？

A：二者封装形式、尺寸、引脚定义完全对应，均为100引脚TQFP封装（16mm×16mm），电源域、差分信号、配置接口的引脚排布符合常规高速DAC设计规范，成熟方案移植时PCB改动量小。

选型提示：方案移植前建议逐项核对电源、地、差分信号极性等关键引脚定义，首批验证优先做单板试焊测试，避免细节偏差导致的硬件风险。

Q5：SPI配置接口的协议通用性如何，驱动移植成本高吗？

A：芯片采用标准三线式SPI配置接口，协议时序符合行业通用规范，核心功能寄存器（插值倍率选择、满量程输出电流设置、调制模式切换）的架构逻辑与主流同类型器件兼容，基础功能的驱动代码移植成本低。

选型提示：部分扩展状态寄存器、特殊功能寄存器存在差异，若项目用到全部高级功能，需对照手册逐项验证；常规中频发射场景无需大幅修改固件。

Q6：中频发射常用功能是否完整覆盖，需要额外外挂器件吗？

A：完整覆盖同档位进口型号的核心功能模块，包括：

· 2×/4×/8×插值滤波+数字反sinc滤波器

· 实调制、复数调制功能，支持载波频点灵活配置

· 4路10位辅助DAC，用于通道增益与失调校正

· 内部低噪声PLL时钟倍频器

· 多芯片同步输入/输出接口

适配提示：内置数字上变频功能可分担FPGA的插值与调制运算，减少逻辑资源占用；辅助DAC可直接驱动外部VGA，无需额外外挂校准DAC。

三、设计落地：关键性能与硬件设计注意事项

Q7：无杂散动态范围（SFDR）的实际表现是多少？

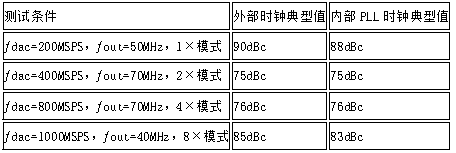

A：以下为常温贴片测试的典型值，不同采样率与输出频点下表现不同：

选型提示：上述为实验室理想条件测试值，实际工程中受PCB布线、电源纹波、参考时钟抖动影响，SFDR通常会下降2~5dB，方案设计时需预留性能余量。

Q8：输出电流范围多大，和后级调制器怎么匹配？

A：DAC满量程输出电流可通过寄存器编程调节，典型调节范围8.7mA~31.7mA，参数保证范围7.5mA~32.5mA，适配25Ω~50Ω负载；输出电压顺从范围为-1V~1V。

设计提示：输出级针对正交调制器优化，可直接与ADI ADL537X系列调制器无缝对接，输出匹配网络、变压器参数可沿用同档位进口型号的成熟设计。

Q9：静态精度的保证规格与典型表现如何，有无失码风险？

A：工作温度范围内的参数规格：

1. 微分非线性（DNL）：-6LSB~+6LSB

2. 积分非线性（INL）：-10LSB~+10LSB

3. 失调误差：-1%FSR~+1%FSR

4. 增益误差：-8%FSR~+8%FSR

选型提示：该芯片定位高速通信场景，静态精度并非核心优势。若项目对直流线性度要求极高，建议增加数字校准环节，或选择高精度低速DAC。

Q10：PCB设计有哪些必须遵守的约束？

A：1.必须采用多层板设计，设置独立完整的地层，数字地与模拟地分区布局；

2.数字信号线禁止布设在模拟区域上方或DAC芯片正下方；

3.并行数据输入走线尽量短，做等长处理，减小寄生电容与时序偏差；

4.所有电源引脚就近放置0.1μF高频去耦电容，搭配大容量储能电容。

避坑提示：芯片接地引脚需通过足量过孔连接主地层，接地阻抗过高会显著劣化动态性能，甚至出现杂散超标问题。

Q11：多芯片同步功能怎么实现，适用什么场景？

A：芯片提供差分同步输入（SYNC_I+/−）与差分同步输出（SYNC_O+/−），多片级联时可通过串行同步链实现多芯片的时钟与数据相位对齐。

设计提示：同步信号走线需做等长与阻抗控制，适用于发射分集、多通道波束成形等对相位一致性要求较高的场景。

四、采购对接：供货、资质与配套支持

Q12：产品温级、包装规格是什么？

A：工业级产品，工作温度范围-40℃~85℃，贮存温度范围-65℃~150℃；采用工业托盘包装，每托盘90片，符合标准SMT产线投料要求。

Q13：样品与小批量采购的支持情况如何？

A：支持样品申请与小批量采购，可满足项目前期验证与试产需求；批量订单交付周期可向供应商确认。

Q14：研发配套资料与技术支持是否齐全？

A：配套提供完整数据手册、参考设计原理图、PCB设计指南；可申请官方评估板用于性能测试，配套FAE技术支持协助解决调试问题。

选型总结

CBM97D79TQ是一款高兼容性的国产1GSPS级通信专用DAC，核心优势在于对进口标杆型号的软硬件高度兼容，替代迁移成本低，功能覆盖完整，适合通信中频发射、宽带传输等场景的国产化替代需求。选型核心判断逻辑为：先确认速率与功能匹配，再验证替代兼容性，最后评估设计落地风险与供货保障。
