多通道高速数据采集系统的器件选型中，性能指标、功耗控制、供应链稳定性往往难以兼顾——进口器件供货周期长、成本高，国产方案常存在性能打折扣、替代适配工作量大的问题。对于14位精度、百兆级采样率的中端ADC赛道，一款既能对标进口器件性能、又能降低系统设计成本的国产方案，能直接缩短项目落地周期。

芯佰微电子推出的CBM14AD125，是一款4通道、14位分辨率、最高125MSPS采样率的流水线型ADC，引脚兼容ADI AD9253，硬件可插拔适配，针对低功耗、小尺寸、高灵活性的系统需求开发，能有效降低进口器件替代的改板投入。

器件采用带冗余位校正的多级流水线架构，全速125MSPS采样下，动态与线性性能表现均衡。1.3V基准电压配置下，信噪比可达77dBFS，无杂散动态范围86dBc；切换至1.0V基准时，无杂散动态范围提升至91dBc，无论是小信号精密采集还是中频欠采样场景，都能有效抑制谐波与杂散干扰，降低前端信号调理电路的设计要求。

线性度指标上，器件微分非线性（DNL）为±0.6LSB，积分非线性（INL）±5LSB，全工业温区无失码，省去量产阶段逐通道校准的工序，直接降低生产端的时间与人力成本。

针对多通道系统的热堆积问题，CBM14AD125采用1.8V单电源供电架构，125MSPS全速模式下单通道功耗不超过195mW，四通道全开典型总功耗约750mW，能有效降低高密度采集系统的散热设计压力。器件支持三级功耗管控，可通过SPI或硬件引脚配置：单通道可独立关断，禁用全部通道时典型功耗低于14mW；完全掉电模式下功耗仅2mW，输出端口呈高阻态；待机模式保留内部基准供电，可实现更快唤醒。这种分级控制尤其适配分时采样的便携式设备，能有效延长电池续航。

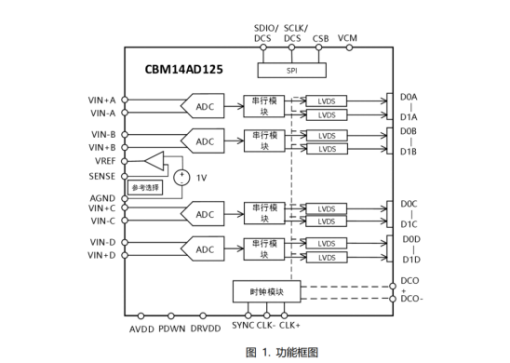

除了核心性能，CBM14AD125的高集成度也能有效简化外围设计。器件内置高精度基准电压源，支持1.0V~1.3V范围可调，无需额外外置基准芯片，直接压缩BOM成本；内置时钟占空比稳定器，可校正±5%范围外的时钟占空比偏差，放宽前端时钟源的选型要求，省去额外时钟整形电路。

数字输出采用串行LVDS接口，配套输出数据时钟与帧时钟，大幅减少输出引脚数量，缓解多片级联系统的PCB布线压力。调试层面，器件内置固定电平、PN序列、用户自定义码等多种数字测试模式，无需接入模拟信号即可完成FPGA接收链路的验证，有效缩短硬件开发周期。

模拟输入采用差分开关电容结构，全功率模拟带宽达650MHz，支持中频欠采样架构，可简化射频前端的变频链路设计；输入峰峰值支持2.0V与2.6V两档可调，可直接匹配不同输出幅度的前端放大器，减少额外幅度调整电路。内置1~8分频时钟分频器，配合SYNC同步引脚可实现多芯片采样同步，满足相控阵、阵列成像等场景的多通道同步采集需求。

全场景适配：从医疗到通信

医疗成像：四通道同步采样完美适配超声探头需求，优异的信噪比提升了成像分辨率。

软件无线电（SDR）：650MHz输入带宽支持中频欠采样，高SFDR确保了信号接收的纯净度。

便携式仪器：QFN-48小封装与低功耗特性，使其成为手持示波器、野外测试设备的理想选择。

在当前全球供应链波动的背景下，CBM14AD125凭借其引脚兼容、低功耗、高集成的特性，把重点放在了“好用”和“能替代”上。对于正在寻找AD9253替代方案，或者开发高密度、低功耗采集系统的团队来说，这是一个值得考虑的国产选项。
