一、方案概述

工业温控仪是过程自动化系统的核心基础设备，广泛应用于化工、电力、制造、暖通等领域，承担温度信号采集、闭环逻辑控制、执行机构驱动与工业组网通信的核心功能。



本方案基于芯佰微全系列自研模拟芯片，覆盖电源管理、信号调理、数模转换、工业通信全链路，提供标准化、可直接落地的硬件参考设计。方案采用模块化架构与梯度化器件选型，可适配从民用商用到高端工业级的多档位温控仪开发，帮助客户缩短研发周期、优化物料成本、实现供应链自主可控。

二、系统整体架构

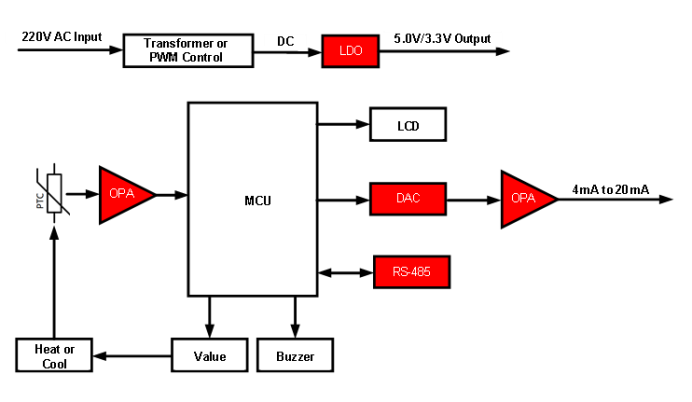

方案采用标准闭环温控架构，共分为六大功能单元，信号链路如下：

1. 电源管理单元：将AC-DC转换后的直流电压稳压为系统各级供电，为数字外设、模拟前端、驱动回路分别提供稳定电源；

2. 温度采集单元：通过PTC/NTC等热敏传感器将温度量转换为电阻信号，经运算放大器完成信号放大、滤波与阻抗匹配后，送入MCU内置ADC完成模数转换；

3. 主控处理单元：MCU基于采集的温度数据与用户设定参数，通过控制算法输出控制量，同时负责人机交互、逻辑判断、超限报警等功能；

4. 模拟输出单元：MCU输出的数字控制量经DAC转换为精准模拟电压，再经运算放大器完成V/I转换，输出工业标准4mA~20mA电流信号，驱动调节阀控制加热/制冷执行机构，实现闭环温控；

5. 工业通信单元：通过RS-485接口接入工业现场总线，实现与PLC、DCS、上位机的数据交互，支持远程参数配置、数据采集与系统组网；

6. 外设执行单元：包含LCD显示、按键交互、蜂鸣器报警、开关量阀门控制等人机与执行功能。

三、核心模块设计与器件选型

3.1 电源管理模块

温控仪电源需同时满足数字电路的低成本需求与模拟电路的低噪声需求，本方案针对不同电源域提供对应选型。

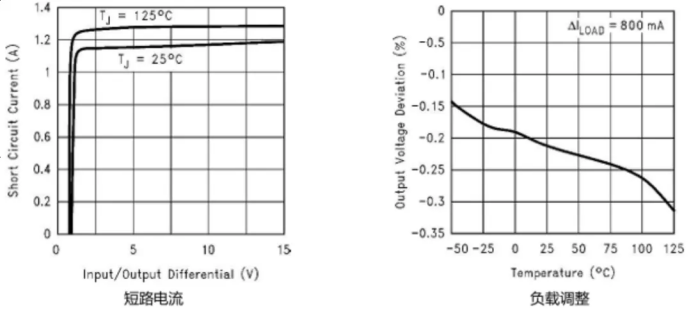

3.1.1 数字系统供电：CBM1117低压差线性稳压器

用于MCU、LCD、数字接口等外设的5V/3.3V稳压供电，核心参数与设计匹配性：



· 最大输出电流0.8A，满足常规温控仪数字系统的负载需求；

· 提供1.5V、1.8V、2.5V、3.3V、5V固定输出版本，以及可调输出版本，无需额外分压网络即可适配常用数字器件的电压等级；

· 最大输入耐压15V，可适配前级AC-DC输出的常见电压等级；

· 内置电流限制与过热保护机制，工作温度范围-40℃~125℃，满足工业环境的可靠性要求。

3.1.2 高压/模拟回路供电：梯度选型CBM317/CBM1764

针对4-20mA输出回路、阀门驱动、运放/DAC等敏感模拟模块的供电需求，提供两款高压LDO选型，覆盖通用型与高性能场景。

CBM317可调高压线性稳压器面向工业24V供电场景，为模拟输出回路与驱动电路供电：

· 输出电压范围1.2V~37V连续可调，输入输出最大压差支持40V，适配工业现场宽范围直流输入；

· 最大输出电流1.5A，可覆盖多通道模拟输出与小型阀门驱动的供电需求；

· 内置热过载保护、限流保护、输出晶体管安全工作区补偿，可避免输出短路、过压等异常工况下的器件损坏；

· 支持浮点操作，适配高压工业供电架构。

CBM1764高性能低噪声线性稳压器面向对电源噪声敏感的运放、DAC等模拟前端电路供电，从电源端降低干扰，提升采集与输出精度：



· 输入电压范围2.7V~20V，最大输出电流3A，可应对负载突变带来的动态电流波动；

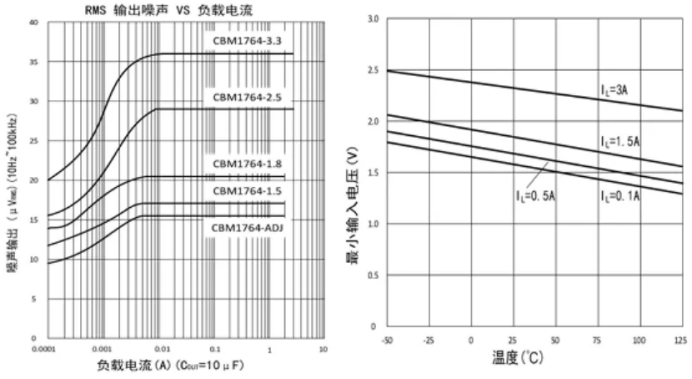

· 输出噪声低至40μVRMS（10Hz~100kHz带宽），可有效降低电源纹波对模拟信号的干扰，提升测温与控制精度；

· 具备快速瞬态响应特性，可抑制负载切换时的电压跌落与过冲；

· 内置反向输入保护、输出反向电流阻断、过流与过热保护；关断模式下静态电流低于1μA，支持低功耗待机设计。

3.2 模拟信号调理模块

温度传感器输出的弱信号需经过放大、滤波、阻抗匹配后才能被ADC准确采集；同时DAC输出的电压需经V/I转换生成4-20mA标准电流信号。本方案提供三款运算放大器选型，覆盖不同精度与成本需求。

3.2.1 CBMLM358通用型双运算放大器

面向经济型温控仪，适配常规NTC/PTC信号调理场景：

· 单电源供电范围3V~24V，双电源±1.5V~±12V，兼容系统现有电源架构；

· 增益带宽积典型1MHz，压摆率0.4V/μs，满足低频温度信号的放大、滤波与电压跟随需求；

· 单通道静态电流典型250μA，功耗较低；

· 输入失调电压最大5mV，适用于对精度要求不高的商用、民用温控场景，电路设计成熟，物料成本可控。

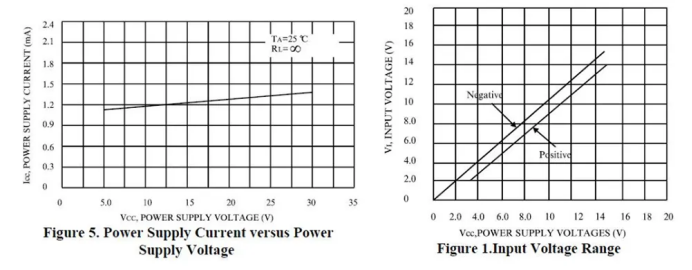

3.2.2 CBM2904宽压工业级运算放大器

面向中端工业温控仪，兼顾抗干扰能力与成本平衡：



· 单电源供电范围3V~32V，双电源±1.5V~±16V，宽压特性适配工业现场多电源等级系统；

· 直流开环增益典型100dB，输入共模电压范围包含地，可提升对共模干扰的抑制能力，适配工业现场复杂的电磁环境；

· 低功耗设计，全温范围内参数特性稳定，可同时用于信号采集与4-20mA输出驱动，减少器件型号数量。

3.2.3 CBM27高精度低噪声精密运算放大器

面向高端精密温控仪，适配PT100铂电阻、热电偶等毫伏级小信号传感器的高保真放大：

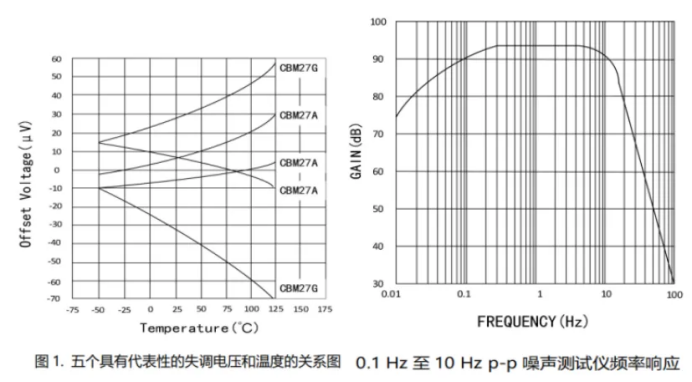

· 直流精度：CBM27A输入失调电压最大值26μV，失调电压温漂典型0.2μV/℃；共模抑制比典型130dB，开环增益典型1800V/mV，可极大降低温漂与增益误差对测温精度的影响；

· 噪声性能：0.1Hz~10Hz频带内输入电压噪声典型90nVp-p，1kHz频率下噪声密度典型3.9nV/√Hz，可有效提取微弱传感器信号，降低噪声带来的测量误差；

· 动态性能：压摆率典型2.8V/μs，增益带宽积典型8MHz，兼顾直流精度与动态响应；

· CBM27A工作温度范围覆盖-40℃~125℃，适配严苛工业环境与计量级温控设备需求。

3.3 RS-485工业通信模块

温控仪作为工业现场节点，需通过RS-485总线接入自动化系统，本方案提供两款收发器选型，适配不同的通信速率与现场环境。

3.3.1 CBM485高速通用RS-485收发器

面向通信速率要求较高的通用工业组网场景：

· 5V单电源供电，最高传输速率10Mbps，支持高速数据交互；

· 共模输入电压范围-7V~+12V，具备较强的共模干扰耐受能力；

· 单条总线最多可接入32个节点，支持中小型工业组网架构；

· 内置限流与热关断保护，IEC61000-4-2标准下ESD防护达±15kV空气放电，满足工业现场基本静电防护需求。

3.3.2 CBM3085高防护低功耗RS-485收发器

面向电磁环境复杂、可靠性要求高的工业现场：

· 5V±5%供电，内置自动关断功能，可有效降低待机功耗；

· 高等级静电防护：TTL接口端ESD防护达2000V，总线端ESD防护达15000V；

· 最小300mA闭锁电流，可有效抑制工业现场的浪涌与脉冲干扰，降低通信故障概率；

· 工作温度范围-40℃~+125℃，全温范围内参数稳定，适配户外、厂区等严苛环境。

3.4 DAC数模转换输出模块

DAC是实现模拟量控制输出的核心，将MCU的数字控制量转换为精准模拟电压，最终生成4-20mA标准工业信号。本方案提供两款多通道DAC选型，适配不同回路数量的温控设备。

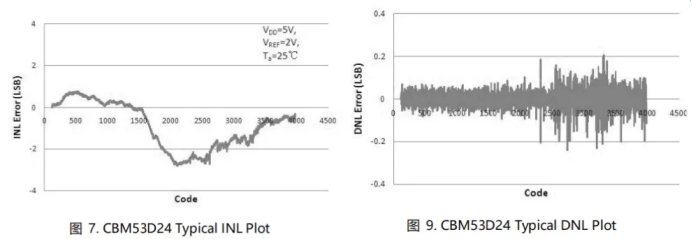

3.4.1 CBM53D24 四通道12位DAC

面向单/双回路中端温控仪，兼顾集成度与成本：



· 4路带输出缓冲的电压输出DAC，12位分辨率，满足常规阀门开度控制的精度需求；

· 单电源供电范围2.5V~5.5V，兼容系统数字电源；

· 3线SPI接口，最高工作频率30MHz，双缓冲寄存器设计，支持多路输出同步更新；

· 输出缓冲为轨到轨结构，建立时间典型9μs，响应速度满足温控闭环需求；

· 内置上电复位电路，上电后输出默认0V，避免开机时误触发执行机构；休眠模式电流低至80nA@3V，支持低功耗设计。

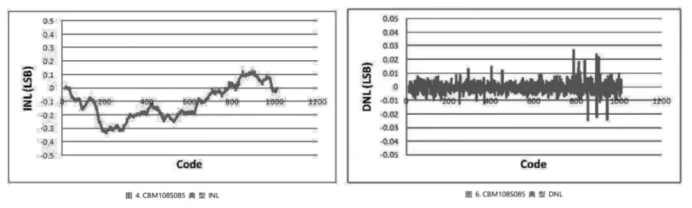

3.4.2 CBM128S085 八通道12位DAC

面向多回路高端温控系统，支持灵活扩展：



· 8路带输出缓冲的电压输出DAC，12位分辨率，可同时支持多路温度回路的独立控制；

· 两组独立参考电压输入，A-D通道与E-H通道可分别配置参考电压，支持不同量程的输出需求；

· 3线SPI接口，最高工作频率40MHz，支持菊花链级联，多片DAC扩展无需额外占用MCU IO资源，简化多回路系统的硬件设计；

· 内置上电复位与断电复位功能，异常掉电时输出自动归零，提升系统安全性；

· 工作温度范围-40℃~+125℃，全温范围内保证线性度与精度指标。

四、方案核心价值

4.1梯度化选型，适配多档位产品

各功能模块均提供不同性能等级的器件，客户可基于同一硬件平台，通过换料快速衍生经济型、标准型、高精度型产品，减少重复设计投入。

4.2单品牌器件，兼容性与供应链更可控

模拟器件均为芯佰微自研，器件参数匹配度高，避免多品牌混用带来的接口、温区匹配问题；同时单一供应商可简化采购、备货流程，技术支持对接更高效。

4.3工业级可靠性设计

器件均支持工业级工作温区，内置过流、过热、ESD、反接等多重保护机制，参数经过全温验证，可适配工业现场温度波动、电磁干扰、电压浪涌等复杂工况。

4.4全链路国产化替代

方案所有核心模拟芯片均为国产自研，引脚与功能兼容同规格进口器件，可直接替代使用，满足工业领域国产化政策要求，规避进口器件交期波动、断供等供应链风险。本方案采。

五、典型应用场景

· 通用过程控制：化工反应釜、工业烘箱、注塑机、挤出机温度控制

· 电力与新能源：配电柜温度监测、充电桩温控系统、储能设备热管理

· 暖通与楼宇自控：中央空调机组、恒温恒湿系统、暖通阀门控制

· 食品与制药：灭菌柜、发酵罐、药品生产流水线温度控制

· 环保设备：废气处理系统、水质监测设备温控单元
