【核心亮点抢先看】

▶ 8 通道 12 位电阻串 DAC，INL ±2 LSB、DNL ±0.2 LSB 保证单调性

▶ 空载功耗 540µA@3V、休眠典型 10µA，全休眠后 µW 级功耗

▶ 三线 SPI 40MHz + 菊花链，多芯片同一时刻同步更新

▶ 上电/断电双复位，−40~125℃ 工业宽温

第一部分 · 这颗 DAC 的基本盘

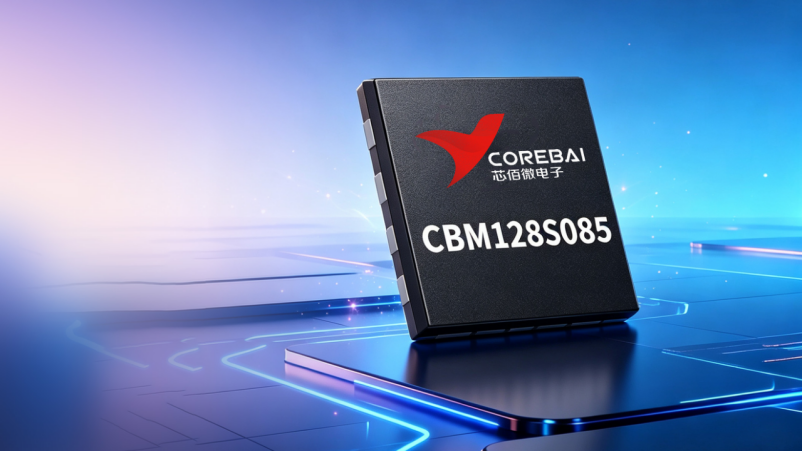

Q1. CBM128S085 是什么类型的 DAC，几通道几位？

它是 8 通道 12 位带输出缓冲驱动的电压输出数模转换器，电阻串架构，采用 TSSOP-16 或 QFN-16 封装，正常工作电源电压 2.7V~5.5V，温度范围 −40℃~125℃。

选型提示：8 路集成适合"多路可编程电压"场景，若只需 1–2 路，选单通道 DAC 更省成本。

Q2. CBM128S085 的数字接口是否支持低电压 MCU？

CBM128S085 支持1.8V~5.5V数字I/O电压范围，可兼容不同电平系统设计。芯片模拟供电电压 VA 支持2.7V~5.5V，设计时需分别关注数字接口电平与模拟供电要求。

Q3. 精度指标如何？

12 位分辨率，INL ±2 LSB，DNL ±0.2 LSB 且保证单调性；零码误差最大 +15mV，满幅误差 −0.1%FSR，增益误差 −0.2%FSR。

选型提示：INL 定义中去掉了部分最大码与最小码（接近 0 或电源轨时线性度恶化），实际应用中需注意接近0V或VA输出时线性度变化。

Q4. 输出能力和负载驱动能力如何？

输出电压范围 [0, V_A]，实际上限受参考电压限制；轨到轨输出缓冲可驱动 2kΩ 电阻负载与 1500pF 电容，内置短路保护典型 20mA。

选型提示：需要满摆幅输出时参考电压尽量接近电源电压，但接近电源轨的线性度会下降，按实际精度需求折中。

第二部分 · 参考电压与串行控制

Q5. 参考电压怎么配？

两路外部参考：VREF1 供 A–D 通道、VREF2 供 E–H 通道，输入范围 0.5V~V_A，输入阻抗 45kΩ，每组可单独配置。

选型提示：设计参考电压源时需考虑45kΩ参考输入阻抗，并在 VREF 引脚就近去耦；两组参考可分用不同电平，灵活度更高。

Q6. CBM128S085 的 SPI 通信时序有哪些注意事项？

CBM128S085 采用三线串行接口，数据在 SCLK 下降沿写入移位寄存器。一次通信包含16个时钟周期，SYNC 信号用于控制数据帧有效性。设计 MCU 驱动时，需要注意 SCLK、SYNC 与 DIN 信号的建立时间和保持时间。

Q7. 串行接口怎么用？

三线接口（SCLK/DIN/SYNC），最高 40MHz，兼容 SPI、QSPI、MICROWIRE 与多数 DSP 接口；数据以 16 位为一帧，高 4 位 DB[15:12] 是模式控制，低 12 位 DB[11:0] 是数据，写操作在时钟下降沿进行，SYNC 上升沿触发编程。

选型提示：SYNC 若在第 15 个时钟下降沿前变高，本次序列视为无效，时序设计按建立/保持时间核算。

Q8. 菊花链模式怎么用？

所有芯片共享 SYNC 与 SCLK，前一芯片 DOUT 接后一芯片 DIN，数据逐帧级联，SYNC 上升沿到达时所有芯片同时更新输出。

选型提示：菊花链下 DOUT 在时钟下降沿更新、下一次下降沿被后续芯片采样，板级 SYNC/SCLK/DIN/DOUT 延时需核算，必要时在 DIN 与 DOUT 之间加延时。

第三部分 · 工作模式与保护

Q9. 双寄存器与更新方式是什么？

每通道含数据寄存器与 DAC 寄存器：WRM 方式只更新数据寄存器，WTM 方式同时更新数据与 DAC 寄存器（直接改输出）；另有广播模式、A 通道更新、更新选择三种特殊命令。

选型提示：多路输出要同步变化时，先按 WRM 写入各通道数据，再用广播/更新选择命令统一更新，避免逐通道跳变。

Q10. 休眠模式怎么用？

每通道可独立休眠，休眠输出有三档阻抗可选：高阻、2.5kΩ 到地、100kΩ 到地；休眠电流典型 10µA，8 通道全休眠后芯片整体 µW 级功耗。

选型提示：休眠模式下断电复位电路仍工作（约 10µA），这不是完全断电；输出阻抗档位按负载需求选。

Q11. 上电复位和断电复位是什么？

上电复位在电源上升至有效电压时把 DAC 输出置为 0V，直到收到首个更新命令；断电复位在电源低于约 2.7V 时触发，输出归 0V，避免非零输出影响后续电路。

选型提示：这个特性对"上电瞬间输出必须为 0"的系统很友好，省去外部清零电路。

第四部分 · 功耗与动态性能

Q12. 功耗水平如何？

输出空载时整体静态电流 540µA@3V、600µA@5V；休眠电流典型 10µA；全休眠后 µW 级功耗。

选型提示：电池系统重点看空载与休眠两档电流，3V供电条件下典型540µA。

Q13. 动态性能如何？

输出建立时间约6~8.5µs；压摆率 1V/µs；输出带宽 350kHz；THD+N：-80dB（100Hz~20kHz）；输出噪声 14µV（30kHz 带宽）。

选型提示：建立时间 6µs 级面向慢速可编程电压与直流设定场景，不适合高频波形输出。

第五部分 · 选型与落地

Q14. 温度、封装与可靠性参数？

全系 −40℃~125℃；CBM128S085QS 为 QFN-16（2500/卷），CBM128S085TS 为 TSSOP-16（2500/卷），另有 TS-RL（3000/卷）、TS-REEL（4000/卷）。产品支持人体模型5000V、机器模型300V以及充电设备模型1000V ESD能力

选型提示：QFN 与 TSSOP 引脚数相同但焊盘不同，布局前先确定封装选型。

Q15. 适合什么应用？

便携式电池供电仪器、数字增益和偏移调整、可编程电压源和电流源、可编程衰减器、ADC 与传感器参考电压源、脉冲发生器、范围检测器、时钟校准单元等。

选型提示：主打多路慢速可编程电压，需要高速波形输出的场景应选高速 DAC。

Q16. 替代兼容性？

CBM128S085提供8通道12位DAC功能，支持TSSOP16/QFN16封装选择，支持Pin to Pin进口产品的国产化替代。

选型提示：替换时重点核对参考电压配置、SPI 时序与休眠行为，申请样片注明封装需求。

【选型总结】

CBM128S085 用一颗 16 脚芯片提供 8 路 12 位电压输出，电阻串架构保证单调性与 ±2 LSB 精度，SPI 菊花链让多芯片同步更新，540µA 空载与 µW 级全休眠适合电池系统。选型时把参考电压与两端线性度余量留好，它就是便携仪器与可编程电压源里稳定可靠的一级。
