太阳能逆变器是光伏系统的核心设备，主要功能是将光伏组件产生的直流电转换为交流电，同时实现电压调节、功率优化、状态监控及并网适配等功能。其性能依赖于ADC、放大器、接口电路、监控模块及电源管理芯片的协同，按应用可分为离网型与并网型，按功率可分为微型、组串式和集中式，是保障光伏电力高效、稳定利用的关键环节。
太阳能逆变器是光伏系统的核心设备，主要功能是将光伏组件产生的直流电转换为交流电，同时实现电压调节、功率优化、状态监控及并网适配等功能。其性能依赖于ADC、放大器、接口电路、监控模块及电源管理芯片的协同，按应用可分为离网型与并网型，按功率可分为微型、组串式和集中式，是保障光伏电力高效、稳定利用的关键环节。
太阳能逆变器虽已广泛应用，但仍存在诸多技术瓶颈。效率瓶颈和可靠性瓶颈依然存在：设备长期暴露于户外，易受温湿度变化和沙尘侵袭，导致模拟电路及芯片等关键元件老化损坏，进而影响系统的稳定性。成本瓶颈：ADC、高精度模拟芯片等关键部件成本高，且研发投入大，导致整体成本居高不下。智能化瓶颈：虽有MCU参与控制，但数据处理和分析能力有限，与智能电网交互时通信和协同控制能力不足。
在太阳能逆变器领域，性能的卓越与稳定至关重要。芯佰微依托其深厚的技术底蕴和卓越的创新力，成功推出了一系列高品质产品，如CBM76AD06G、CBM27、CBM2576等，从信号采集、信号放大，电源管理等多个维度，为太阳能逆变器提供关键支持，为构建高效且稳定的太阳能发电解决方案提供了有力支持。

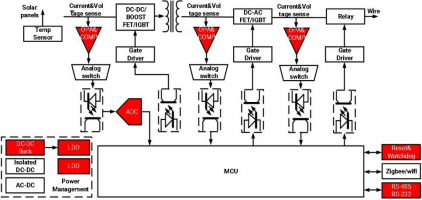

太阳能逆变器应用框图
CBM76AD06G具备高精度模数转换能力，能够精确采集光伏板的电压和电流信号，为逆变器的功率调节提供精准可靠的数据支持，助力实时优化工作状态，提升能源转换效率。
l 多通道与高精度：具备8通道模拟信号输入能力，可同时处理多个信号源。采用16位模数转换，能精确地将模拟信号转换为数字信号，保证数据的准确性和可靠性。
l 采样性能出色：支持同步采样，确保各通道数据的一致性和准确性。所有通道的吞吐速率高达200kSPS，确保迅速捕捉信号变化，完美契合实时性需求。
l 输入特性卓越：兼容±10V及±5V双极性输入信号，展现宽泛的输入范围。模拟输入阻抗高达1MΩ，有效减轻前端信号源的负载影响。并且集成了模拟输入钳位保护电路，能耐受±16.5V的电压，保护内部电路。
l 接口灵活：拥有高速串行和并行接口，方便与各种微控制器、处理器连接，便于系统设计和集成。
CBM27、CBM8542：在太阳能逆变器中主要用于高精度放大光伏板电压、电流等微弱采样信号，同时具备低噪声特性以减少干扰，能在宽温环境下稳定运行，确保性能不受影响，还能为后续电路提供足够驱动，保障信号处理的准确性与系统稳定性。

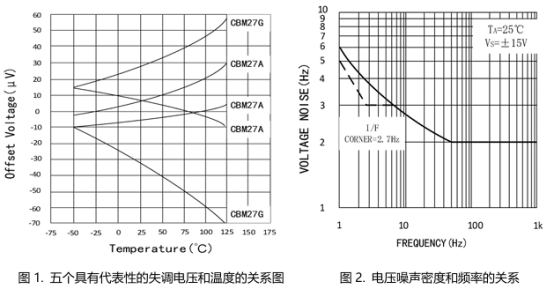

2.1 CBM27是一款精密运算放大器芯片，具备以下特性参数优势：
l 低噪声：输入电压噪声仅3.5nV/√Hz，减少信号干扰，提升小信号检测精度。
l 高增益带宽积：8MHz增益带宽积与2.8V/μs压摆率，满足大部分高速信号处理。
l 宽温范围：-40℃
至+125℃工作温度，适应户外恶劣环境。
l 低输入失调电压仅为26μV，以及0.2μV/°C的温漂，有力保障长期稳定性。
l 宽压供电:（±4V至±18V或单电源8V～36V），适配多样电源环境。
2.2 CBM8542是一款通用型运算放大器芯片，具备以下特性参数优势：

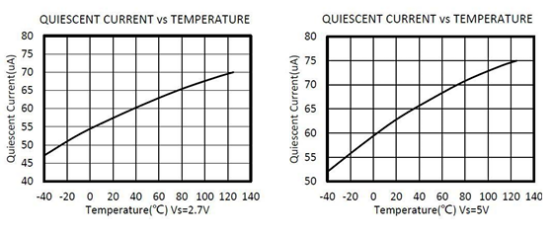

l 低功耗：单通道功耗仅45μA，降低系统功耗。
l 轨到轨输出：输出摆幅接近电源轨，最大化动态范围。
l 低输入偏置电流：输入偏置电流为4pA，能够减少因偏置电流带来的误差，保证信号处理的准确性。
CBM2903：实时监测电压（输入、输出及电流转换的电压），与阈值比较实现过压/欠压、过流保护；
l 宽电源电压范围：工作电压为2～30V，能适应多种供电环境，无需更改外围供电即可应用于绝大部分高压产品。
l 低功耗：每个通道典型值功耗低至μA级，极大地减少产品的静态功耗，利于节能。
l 响应速度快：响应时间为1.3μs，可快速对输入信号进行比较和判断，及时触发保护机制等，保障逆变器的安全运行。
CBM2576、CBM1117等电源管理芯片，能适应宽电压输入，为逆变器内部各模块稳定供电，确保MCU等部件可靠运行，减少故障风险。
4.1 CBM2576是一款DC/DC型稳压芯片，具备以下特性参数优势：
l 大电流输出：能够驱动3A的负载，可满足小型服务器、工业控制设备等对功率要求较高的设备的供电需求。
l 电压选择丰富：有3.3V、5.0V、12V、15V等固定输出电压版本，还有输出电压在1.23V至37V范围的可调版本，能适应多种电压需求的电路。
l 设计简便：只需最少数量的外部设备就能完成供电电源设计，降低了电路复杂度，还能减少成本和电路板空间占用。
l 环境适应性强：测试结点温度范围为-40℃至+125℃，能在恶劣环境下稳定工作。

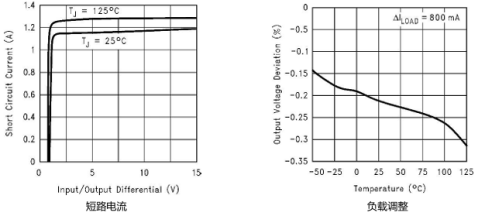

4.2 CBM1117是一款低压差线性稳压器LDO，具备以下特性参数优势：
l 低压差：这意味着在输入电压接近输出电压时仍能稳定工作，尤其适合电池供电设备（如手机、笔记本），可充分利用电池的剩余电量，延长设备续航。
l 高精度输出：输出电压精度高，可稳定为MCU、传感器供电。
l 过流保护：内置保护电路，增强系统可靠性。
CBM809，CBM706：实时监测电源电压，当电压低于阈值时迅速发出复位信号，避免MCU程序异常，保障电路稳定性与数据安全。

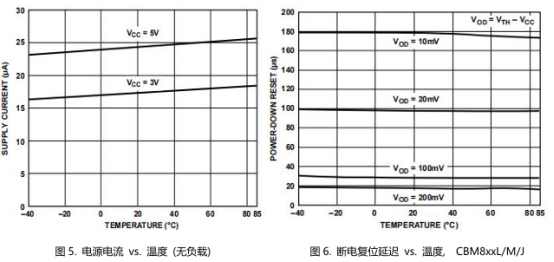

5.1 CBM809是一款监控电路芯片，具备以下特性参数优势：
l 低功耗：工作电流仅17μA，适配低功耗便携式设备，可延长电池续航。
l 电压监控精准：支持2.5V、3V、3.3V、5V等多种电压监控，确保电源电压异常时及时复位。
l 复位可靠：复位置位低至1VVCC，上电复位脉冲最小140ms，保证电源不稳时系统可靠复位，推挽输出提升驱动能力。
l 环境适应性强：工作温度范围-40°C至+125°C，可在恶劣环境稳定运行。
l 封装小巧：采用3引脚SOT-23和SC70封装，占用PCB空间少，利于小型化设计。

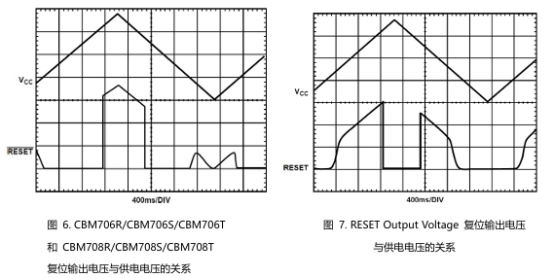

5.2 CBM706是一款监控电路芯片，具备以下特性参数优势：
l 复位阈值多样：提供多样化的复位阈值选项，例如CBM706R的2.63V、CBM706S的2.93V以及CBM706T的3.08V等，充分满足各类电压监控需求。
l 采用低功耗设计，静态电流低至90μA，极大地减少了电池供电设备的能耗，从而有效延长其续航时间。
l 复位功能可靠：在上电、关断、掉电等情况下都能输出复位信号，当VCC低至1V时复位输出仍可工作，且复位脉冲宽度为200毫秒，能确保微处理器顺利完成复位。
l 看门狗监控：具备独立看门狗监控电路，若1.6秒内未触发看门狗输入，就会激活相关功能，可防止系统陷入死循环或异常状态。
l 手动复位便捷：拥有低电平有效且去抖的手动复位输入（MR），方便用户根据需要手动对系统进行复位操作。
CBM3085,CBM3232：支持太阳能逆变器与远程监控系统等的远距离、多节点通信，抗干扰能力强，保障发电数据稳定传输。
6.1 CBM3085是一款接口芯片，具备以下特性参数优势：
l 低功耗：采用低功耗设计方案，能有效降低能耗，适合对功耗有严格要求的场景，如电池供电设备，可延长设备续航时间。
l 传输速率适中：数据速率可达500kbps，能满足大多数常规数据传输需求，可应用于一般的工业控制、数据采集等场景。
l ESD保护能力强：拥有强劲的静电放电保护能力，在TTL/CMOS级别下能承受高达2000V的静电放电，而在RS-485级别下更能达到15000V的防护水平，确保在恶劣电磁环境或静电频发条件下仍能稳定运作。
l 环境适应性好：工作温度范围为-40℃到+125℃，能适应寒冷户外或高温工业环境等不同温度条件，性能稳定。
l 接口协议通用：支持RS-422/RS-485接口协议，具有较好的通用性。
6.2 CBM3232是一款接口芯片，具备以下特性参数优势：
l 传输速率：达120Kbps，满足多种场景通讯需求。
l ESD抗干扰强：具备高等级静电防护，接触放电±8kV、空气放电±15kV，降低损坏风险。
l 电源范围宽：3.3V至5.5V电压下可稳定运行，适应多种电源环境。
l 电路设计简单：外部元件少（如3.3V供电仅需5个0.1μF电容），降低设计复杂度与成本。
l 温域适应广：部分型号的工作温度范围覆盖-40℃至85℃，特别适用于工业控制、车载系统等严苛应用环境。
芯佰微深耕研发，以高精度芯片技术赋能太阳能逆变器，广泛适用于如下场景：
场景：户外露营、科考探险等，搭配小型光伏板和便携式储能电源（如移动电源）。
逆变器作用：微型逆变器（功率数瓦至数百瓦），体积轻便，效率高，支持USB、AC接口输出，为手机、笔记本等设备供电。
农业光伏：光伏板与农业种植、养殖结合（如光伏大棚），逆变器需适应高湿、多尘环境，具备防腐蚀、抗霉菌设计。
水面光伏：安装于湖泊、水库等水面的光伏电站，逆变器须具备高防水等级（IP67及以上）和抗盐雾性能。
交通光伏：高速公路服务区、充电桩光伏顶棚、光伏路灯等，逆变器需小型化、耐振动（如车载光伏），支持低功率（数瓦至数千瓦）稳定输出。
工商业屋顶：企业厂房、仓库等大面积屋顶，装机容量数千瓦至数兆瓦，就近消纳电能以降低用电成本。逆变器多为组串式，支持MPPT（最大功率点跟踪）精准调节，适应屋顶遮挡等复杂光照条件，且具备并网保护功能（防孤岛效应、过压过流保护）。
户用光伏：居民屋顶小型光伏系统（通常3-10kW），逆变器体积小巧、安装便捷，支持单相220V并网，部分带储能接口（适配家庭储能电池），可通过APP远程监控发电量。
场景特点：适用于无电网覆盖的偏远地区，包括乡村、野外基站、边防哨所以及房车营地等，需搭配储能电池共同使用。
逆变器功能：采用离网型逆变器，集“直流-交流”转换与储能管理于一体，能有效控制蓄电池充放电，确保输出电压稳定，以应对负载波动。部分型号还配备UPS功能，确保在断电情况下（如通信基站、应急设施）仍能持续供电。
