在现代电子系统，如工业自动化、物联网（IoT）以及智能医疗设备的应用中，对精密模拟信号的处理需求愈发迫切。信号放大器作为这些系统的核心组件，必须在确保高精度的同时，保持低功耗和优异的环境适应性。然而，市场上许多现有的运算放大器在实现这一平衡时往往存在问题。部分产品的功耗较高，无法满足电池驱动系统的需求；一些产品在温度波动较大的环境中性能下降；而传统的单通道设计则占用了过多的 PCB 空间，增加了系统的复杂性和成本。

芯佰微 CBM8339 作为四路微功耗精密零漂移 CMOS 运算放大器，依托斩波稳定技术与优化参数设计，实现了高精度、微功耗与高集成度的平衡，为高阻抗、低偏移的应用场景提供了可靠的底层支持 。

核心参数落地

在供电与功耗方面，CBM8339 支持 1.8V~5.5V 单电源供电，绝对最大供电电压达 7.5V，具备一定过压容错能力，无需传统双电源配置即可直接适配锂电池、低压线性电源等主流供电方案，显著简化低压系统供电电路设计，减少电源管理元件数量，有效降低 BOM 成本。其每个放大器典型静态电流仅 25μA，四路总电流仅 100μA，较同性能传统运放功耗大幅降低，能显著延长电池供电设备的续航周期，降低现场作业对供电的依赖，提升设备整体使用效率。

精度优势是 CBM8339 的核心竞争力之一，依托斩波稳定技术，该产品实现输入失调电压最大 10μV（25℃）、零点漂移 0.05μV/℃（典型值），在 - 40℃~+125℃的工业级温度范围内，精度漂移可忽略不计，能有效避免温度变化引发的测量误差，减少设备定期校准频率，降低运维成本。同时，20pA 典型输入偏置电流与 10pA 典型输入失调电流，可确保高阻抗传感器信号无衰减，无需额外增加缓冲电路即可保证信号保真度，提升系统测量分辨率；而 110dB 共模抑制比（CMRR）与 115dB 电源抑制比（PSRR），能有效抑制电源噪声与环境共模干扰，无需额外设计多级滤波电路，即可保障输出信号纯度。

在动态与输出性能上，CBM8339 的增益带宽积（GBP）为 350kHz（G=+100，25℃），按闭环增益换算可完全覆盖中低频慢变传感器信号，在平衡性能与成本的同时避免高频噪声引入。输出端采用轨至轨设计，在 5V 供电、不同负载条件下，高电压输出接近电源电压，低电压输出摆幅极小，确保低压系统下输出动态范围最大化，无需后续信号调理电路即可直接驱动 ADC，简化 “运放 + ADC” 信号链设计。针对电容负载易振荡的行业常见问题，产品手册提供串联隔离电阻、提高噪声增益两种工程方案，可适配电容负载需求，避免额外增加缓冲芯片，提升系统稳定性。

抗干扰与封装设计进一步拓展了产品的应用边界，CBM8339 内置射频抗电磁干扰滤波器，可有效抑制外部射频干扰，无需额外配置 EMI 滤波元件，简化电路设计的同时节省 PCB 空间。封装方面提供 SOIC-14（SOP-14）与 TSSOP-14 两种规格，均满足批量生产的存储与焊接要求。产品具备 6kV 人体模型 ESD 防护与 400V 机器模型 ESD 防护，结点温度最高可达 160℃，储存温度范围为 - 55℃~+150℃，引脚焊接温度（10 秒内）可达 260℃，在恶劣环境与量产流程中均能保持可靠性能。

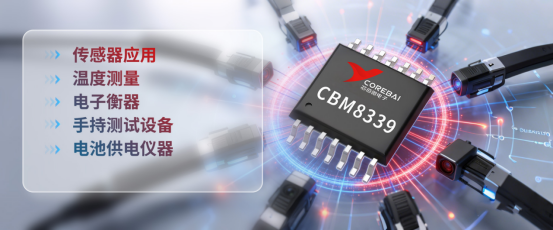

典型应用

工业传感器信号调理：低失调电压、宽温稳定特性与高抗干扰能力，适配各类工业传感器信号放大需求，保障信号保真度与测量准确性。

电子衡器：四路通道集成可减少元件数量，高共模抑制比抵御环境干扰，保障称重线性度。

手持测试设备：低功耗特性延长锂电池续航，小型化封装满足设备轻量化设计需求，内置 EMI 滤波器提升测试数据稳定性。
